一、產(chǎn)品概述
耐磨型玻璃鱗片膠泥是由A、B、C三組份組成的重防腐膠泥,A組分為玻璃鱗片膠泥,B組分為促進劑,C組分為引發(fā)劑;產(chǎn)品固化成形后,膠泥中的玻璃鱗片在涂層中處于平行排列,似魚鱗狀,如層層盔甲重疊排列,對腐蝕性介質(zhì)的滲透形成多道屏障,可以延長腐蝕性介質(zhì)滲透到基材的路徑,有效阻止腐蝕性氣體、液體等介質(zhì)直接穿透防腐層,從而對基體起到長期保護作用。
二、產(chǎn)品組成
改性乙烯基酯樹脂、玻璃鱗片、耐磨粉、耐蝕顏填料、專用助劑、有機溶劑及促進劑、引發(fā)劑等經(jīng)研磨后特殊分散加工而制成。
三、產(chǎn)品特點
1. 耐腐蝕,抗?jié)B透;耐酸、耐堿、耐鹽及溶劑等腐蝕性介質(zhì)。
2. 熱脹系數(shù)小,能適應(yīng)高溫工作環(huán)境,且具備很好的抗熱沖擊性能。
3.耐磨損性能好,粘接強度高;不易產(chǎn)生龜裂,分層,脫層或剝離。
4. 固體含量高,一次涂抹厚度可達1-1.5mm,涂層防護壽命長達8年以上。
5. 涂層常溫固化、干燥速度快,具有優(yōu)良的物理機械性能、耐電解性能。
四、化學(xué)性能
1.漿料成膜物質(zhì)構(gòu)成類型: 改性乙烯基酯樹脂
3.應(yīng)用環(huán)境溫度:(中溫型)氣態(tài):≤120℃ 液態(tài):≤100℃
(高溫型)氣態(tài):≤180℃ 液態(tài):≤150℃
4.主要特性:耐磨損、耐化學(xué)性、耐溶劑性、抗?jié)B透性、同鐵及非金屬的粘結(jié)性好;涂層平整光滑,具有較好的耐酸性、耐堿性、耐鹽性;適用于化工防腐蝕、玻璃鋼等。
5.外觀及顏色:粘稠漿料糊壯物,綠色或定制色。
6.干燥時間:(h)表干≤2-4 實干≤24 干透≤7d
7.固體含量:(%)≥85
8.拉伸強度:(MPa)≥25
9.彎曲強度:(MPa)≥26
10.抗壓強度:(MPa)≥70
11.沖擊強度:(J)≥4
12.玻璃鱗片含量:(%)≥25-35
13.耐磨性:(mg)≤40
五、適用范圍
各種酸、堿、鹽化學(xué)反應(yīng)管道襯里、煤氣罐、貯罐、貯槽、海洋石油平臺、船泊、電力;污水池、垃圾貯存池、滲濾液池、排水溝、混凝土表面構(gòu)筑物;煙氣脫硫系統(tǒng)中的脫硫、脫硝、脫白、除塵、煙囪、煙道及化工容器、設(shè)備等耐腐蝕的襯里。

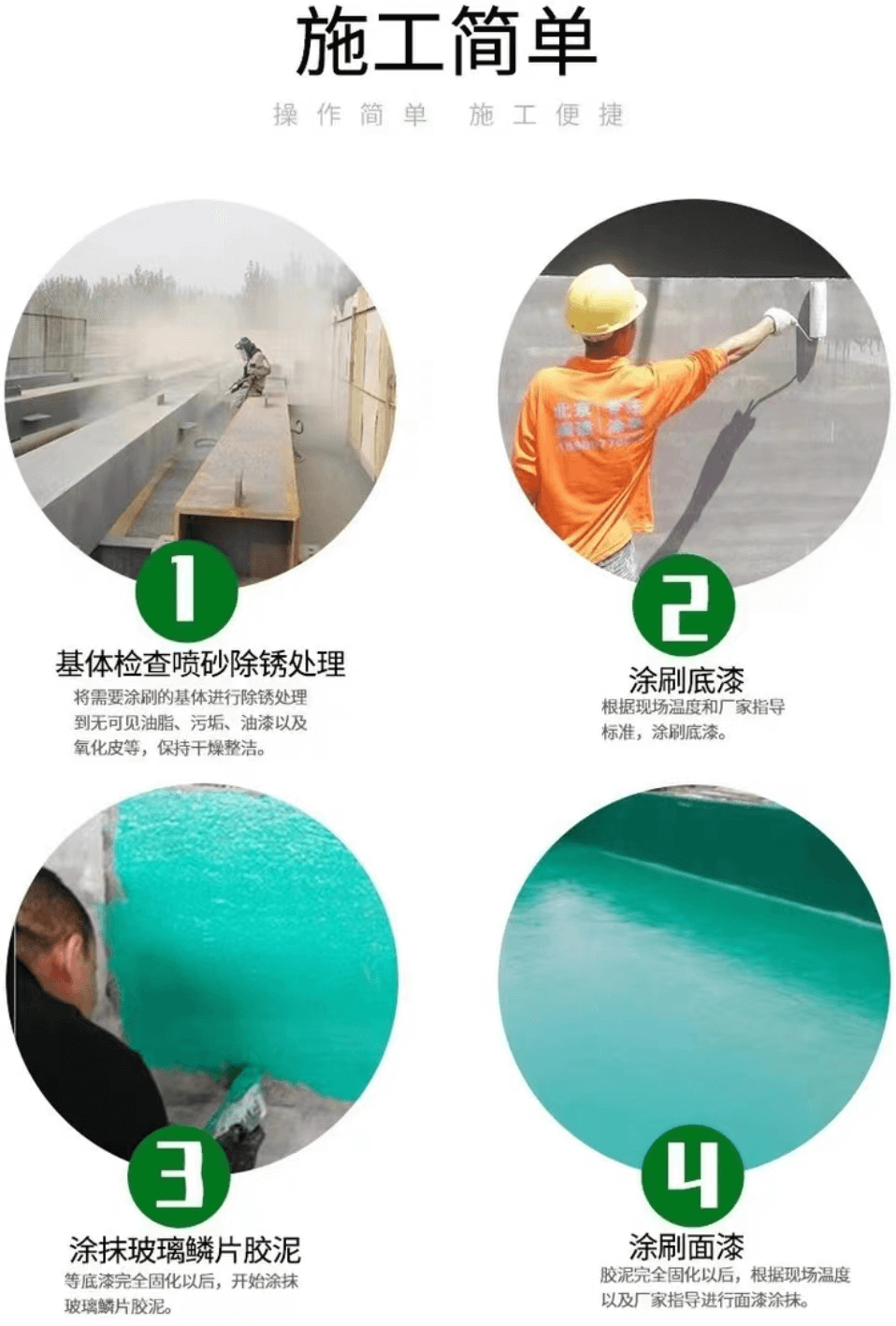

六、施工說明
1.施工溫度宜在5-35℃之間,濕度不大于85%,待涂表面周圍溫度應(yīng)高于3℃以上。
2.鋼材基層表面干法噴砂(拋丸)除銹sa2.5級以上;混凝土基層表面清除浮漿、油污,動力工具打磨出粗糙度并將灰塵清掃干凈。
3.除銹6小時內(nèi),刷涂配套玻璃鱗片底涂。
4..涂裝方式及涂層標(biāo)準(zhǔn):饅刀刮抹、抹子涂抹;2-3mm/3-4遍完成
5.涂裝間隔:(h)12-24
6.配合比例:(A/B/C)(重量比)100 :(1-2) :(1-2)
7.使用量:(kg/㎡/遍/1mm)1.5-2.0
8.產(chǎn)品包裝:鐵桶包裝,(A組)25kg,(B組)5kg,(C組)5kg

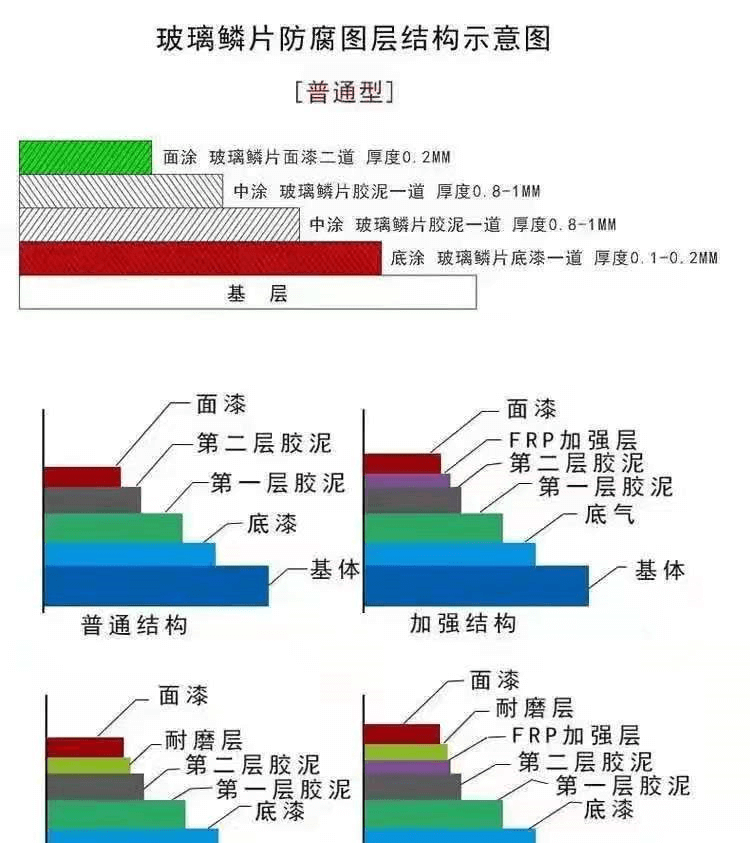

9.待底涂固化后進行鱗片膠泥施工,鱗片膠泥的施工宜采用抹涂和滾涂相結(jié)合,一次涂抹厚度(1mm)左右,一般分兩次完成,后一道工序在前一層膠泥固化后(一般間隔6-24h)在進行。
11.涂抹時,按規(guī)定比例加入配套固化劑,攪拌均勻;用抹刀單項均勻的將鱗片膠泥涂抹在底涂的基礎(chǔ)上,二次涂抹的端部界面,避免對接,必需采取搭接方式。
12.為了避免氣泡的產(chǎn)生,應(yīng)邊涂抹鱗片膠泥邊用專用滾筒滾壓平整,盡量把膠泥和底涂層中間的空氣擠出,通常施工兩道即可(涂層厚度不低于2mm)。
13.后道涂層:刷涂配套玻璃鱗片面涂。
七、注意事項
1.耐磨玻璃鱗片膠泥為易燃物品,應(yīng)存放在陰涼、通風(fēng)、干燥處,嚴禁雨淋、暴曬和接近火源。
2.促進劑與引發(fā)劑混合有爆炸危險,注意應(yīng)將促進劑和引發(fā)劑分開存放,嚴禁將促進劑和引發(fā)劑直接混合。
3.25℃以下貯存期為3個月,超過貯存期的產(chǎn)品如不凝聚, 技術(shù)指標(biāo)經(jīng)檢驗合格后可繼續(xù)使用。
