一、產(chǎn)品概述
高溫乙烯基酯玻璃鱗片涂料是以甲基丙烯酸型高溫乙烯基酯樹脂為成膜物質(zhì)，加入改性耐蝕顏填料、玻璃鱗片、專用助劑及引發(fā)劑、促進(jìn)劑等經(jīng)研磨分散加工而制成的甲、乙、丙三組份防腐涂料。產(chǎn)品固化成形后，涂料中的玻璃鱗片在涂層中處于平行排列，似魚鱗狀，如層層盔甲重疊排列，對腐蝕性介質(zhì)的滲透形成多道屏障，可以延長腐蝕性介質(zhì)滲透到基材的路徑，有效阻止腐蝕性高溫氣體、液體等介質(zhì)直接穿透防腐層，從而對基體起到長期保護(hù)作用。
二、產(chǎn)品特點
1. 耐腐蝕，抗?jié)B透；耐酸、耐堿、耐鹽及溶劑等腐蝕性介質(zhì)。
2. 耐高溫，耐熱沖擊；玻璃鱗片襯里使用其耐熱性比同類樹脂涂層可提高 20-40 ℃。
3.熱脹系數(shù)小，能適應(yīng)高溫工作環(huán)境，且具備很好的抗熱沖擊性能；由于有相對與鋼鐵、水泥等基底物質(zhì)較大的伸展系數(shù)，所以在熱沖擊的情況下樹脂層容易裂解和脫落，而玻璃鱗片涂層能提成一種熱穩(wěn)定層，因此能防止襯里的裂解和剝落。
4.耐磨損性能好，含有玻璃鱗片的涂層比不含玻璃鱗片的環(huán)氧或聚酯樹脂層硬的多，因此有較高的抗磨損性能。
5.粘接強度高，與鋼板粘接強度≥2.0mpa，與混凝土粘接強度≥2.5mpa，因此玻璃鱗片底涂層，不易產(chǎn)生龜裂，分層，脫層或剝離；附著力和沖擊強度好，從而保證了很好耐腐蝕性。
6. 固體含量高，一次涂抹厚度可達(dá)100-125um，耐溫性和耐化學(xué)品性優(yōu)于環(huán)氧樹脂類涂料。
7. 施工方便、操作簡單，質(zhì)量容易保證，缺陷部位易修補，涂層防護(hù)壽命長達(dá)8年以上。
8. 涂層常溫固化、干燥速度快、施工性能好，具有優(yōu)良的物理機械性能、電性能、粘結(jié)性。
三、施工要點
1.施工溫度宜在5-35℃之間，濕度不大于85%，待涂表面周圍溫度應(yīng)高于3℃以上。
2.鋼材基層表面干法噴砂（拋丸)除銹sa2.5級以上；混凝土基層表面清除浮漿、油污，動力工具打磨出粗糙度并將灰塵清掃干凈。
3.施工順序：基層清理→ 玻璃鱗片底涂1-2道；與配套玻璃鱗片膠泥或直接涂刷在固化后的玻璃鱗片底涂表層；亦可作為玻璃鋼表面耐磨層使用。
四、適用范圍
本品廣泛適用于各種酸、堿、鹽化學(xué)反應(yīng)管道襯里、煤氣罐、貯罐、貯槽、海洋石油平臺、船泊、電力；污水池、垃圾貯存池、滲濾液池、排水溝、混凝土表面構(gòu)筑物；煙氣脫硫系統(tǒng)中的脫硫、脫硝、脫白、除塵、煙囪、煙道及化工容器、設(shè)備等耐高溫腐蝕的襯里。
五、配合比例（重量比）：
甲（涂料）· 乙（促進(jìn)劑）·丙（引發(fā)劑）= 100 :（1.5-2.0） :（1.5-2.0）
六、應(yīng)用環(huán)境溫度
中溫乙烯基酯玻璃鱗片涂料耐溫 氣態(tài)：≤120℃ 液態(tài)：≤100℃
高溫乙烯基酯玻璃鱗片涂料耐溫 氣態(tài)：≤200℃ 液態(tài)：≤150℃
七、材料用量
薄漿型（kg/㎡遍/50-60um）0.3
厚漿型（kg/㎡遍/100-125um）0.6
八、外觀及顏色

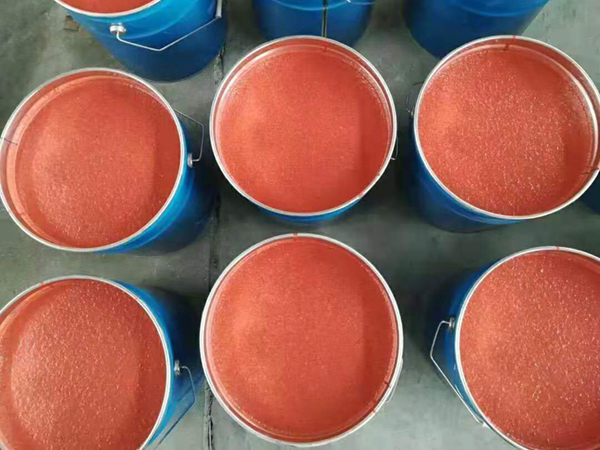

粘稠漿料糊壯物，綠色、鐵紅色或定制色。
九、產(chǎn)品包裝
高溫乙烯基酯玻璃鱗片面涂料為鐵桶包裝，每桶25kg，促進(jìn)劑20kg，固化劑20kg。
十、注意事項
1.高溫乙烯基酯玻璃鱗片面涂料為易燃物品，應(yīng)存放在干燥、通風(fēng)、陰涼處，嚴(yán)禁雨淋、暴曬和接近火源。
2.促進(jìn)劑與固化劑混合有爆炸危險，注意應(yīng)將促進(jìn)劑和固化劑分開存放，嚴(yán)禁將促進(jìn)劑和固化劑直接混合。
3.高溫乙烯基酯玻璃鱗片面涂料儲存期為夏季3個月，冬季6個月，超過儲存期的產(chǎn)品如不凝聚， 技術(shù)指標(biāo)經(jīng)檢驗合格后可繼續(xù)使用。
