一、產(chǎn)品概述
本產(chǎn)品是以環(huán)氧樹脂、耐蝕顏填料及有機(jī)溶劑等經(jīng)研磨后加工制成的雙組份油漆;具有較高的封閉性能,可與多種涂料配套使用,且與后道漆膜具有很好的層間附著力。
二、主要特性
1.漆膜光澤度高、硬度好、有較好的附著力和耐久性。
2.具有良好的機(jī)械性能和耐鹽霧性,耐海水、耐溶劑等化學(xué)藥品侵蝕。
3.具有較好的耐油、耐水性及一定程度的耐酸性,低毒、環(huán)保。
4.涂膜厚,固體份含量高,抗沖擊性能好。
5.成膜后屏蔽性強(qiáng),能有效阻止腐蝕介質(zhì)的滲透,達(dá)到隔離防銹目的。
三、主要用途
本產(chǎn)品廣泛適用于腐蝕條件較惡劣的鋼管、各種鋼結(jié)構(gòu)、儲(chǔ)罐、容器。以及環(huán)保項(xiàng)目中的煙氣脫硫、脫硝、除塵設(shè)備及煙道等碳鋼金屬類防腐的內(nèi)襯層。并適用于各種混凝土結(jié)構(gòu)表面的防腐、防滲漏及耐磨、防滑層的涂裝。對(duì)玻璃鋼、鋼結(jié)構(gòu)、輕金屬、水泥等多種材質(zhì)都具有很好的附著力。
四、技術(shù)參數(shù)
型 號(hào):AB雙組份(A組份為漆料,B組份為固化劑)
光 澤:(40°)
啞 光:商定(20°~80°)
適用底材:水泥、混凝土、鋼結(jié)構(gòu)、碳鋼類金屬的外表面等
鉛筆硬度:≥2H
附著力:≤1(劃格試驗(yàn))
杯突試驗(yàn):≥4mm
彎曲實(shí)驗(yàn):≤2mm
耐水性:240h,不起泡,不起皺,不失光
耐汽油性:24h,不起泡,不起皺,不失光
耐侯性:人工加速老化:900h;
理論用量:(㎡/遍)0.3kg(以干膜50um計(jì))
硬度(擺桿):不小于0.6
遮蓋力:7㎡/kg(干膜厚度30um)
干燥時(shí)間:(25℃) 表干:≤6h,實(shí)干:≤24h,硬干:7d(漆膜完全固化)
包 裝:(桶)25kg
五、涂裝參考
涂裝方式:無氣噴涂、空氣噴涂、輥涂、刷涂
配 比:漆料:固化劑=4︰1(重量比)
熟化時(shí)間:30min
適用期(25℃):1h
復(fù)涂間隔時(shí)間(25℃):≥24h
施工條件:施工溫度5-38℃,空氣相對(duì)濕度小于75%

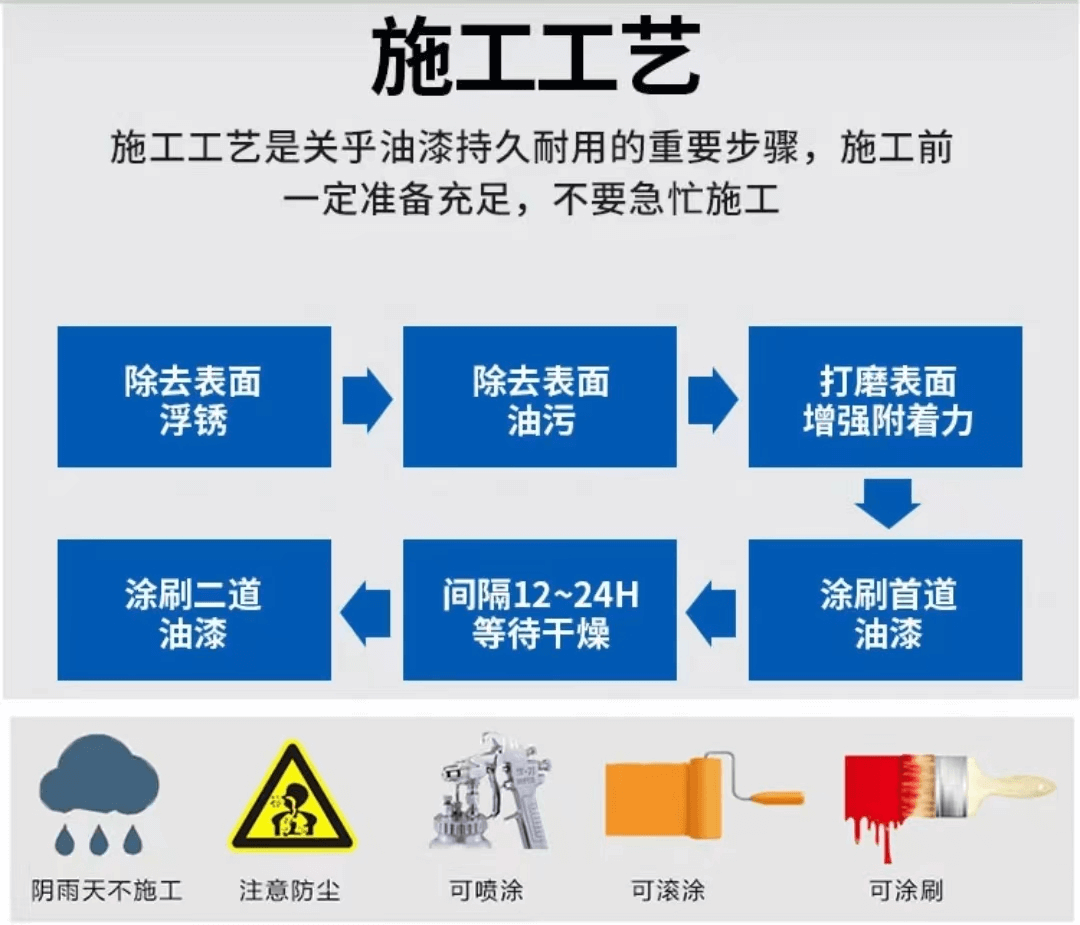

六、施工參考
1.使用前,應(yīng)先把漆料攪拌均勻后,在按比例配好漆,攪勻。
2.配漆和涂裝過程中,嚴(yán)禁與水、酸、堿、醇、油、胺等接觸。
3.施工所用工具必須保證干燥清潔,采用有氣噴涂時(shí),所用壓縮空氣一定要干燥、清潔。
4.鋼材噴砂除銹至Sa2.5級(jí),表面粗糙度30~70μm。
5.手工除銹至St3級(jí),清除被涂物表面的所有污物。
6.涂裝過程中應(yīng)遠(yuǎn)離明火,密閉空間施工時(shí),應(yīng)保證足夠的通風(fēng)。
7.施工應(yīng)選擇晴好天氣,避免在風(fēng)沙、雨雪天氣條件下施工。
8.配套用漆:環(huán)氧漆、環(huán)氧云鐵中間漆、環(huán)氧煤瀝青漆、丙烯酸聚氨酯漆。
七、注意事項(xiàng)
1.本產(chǎn)品應(yīng)存放在干燥、通風(fēng)、陰涼處,嚴(yán)禁雨淋、暴曬、遠(yuǎn)離火源。
2.任何儲(chǔ)存或運(yùn)輸不當(dāng)都會(huì)引起儲(chǔ)存期縮短,固化劑應(yīng)與漆料分開儲(chǔ)運(yùn)。
3.儲(chǔ)存溫度應(yīng)在25℃以下,儲(chǔ)存期為3個(gè)月。
4.超過儲(chǔ)存期的產(chǎn)品如不凝聚, 技術(shù)指標(biāo)經(jīng)檢驗(yàn)合格后可繼續(xù)使用。
