一、產(chǎn)品概述
環(huán)氧砂漿，又名環(huán)氧樹脂砂漿，本產(chǎn)品是一種用于嚴酷環(huán)境的混凝土修補和加固施工的專用材料，與水泥砂漿（混凝土）有良好的配伍性。添加到砂漿（混凝土）中，起到增強、抗?jié)B和抗化學品侵蝕功能。可在潮濕界面和環(huán)境下快速固化，不產(chǎn)生龜裂，適用于水利、地下人防工程、道路、橋梁等建筑物的缺陷修補及防滲補漏材料，具有良好的耐腐蝕性，是一種新型水乳性環(huán)保復(fù)合材料。
二、產(chǎn)品組成
改性環(huán)氧樹脂、改性環(huán)氧固化劑，強度高耐磨無機粉料。
三、產(chǎn)品特點
1.低溫固化，可在5℃的低溫下固化，可冬季施工。
2.具有高強粘結(jié)力、抗壓、耐磨、力學性能強。
3.無收縮，確保修補層成型后與承載面完全接觸。
4.耐腐蝕性好，抗?jié)B透，具有耐酸、耐堿、耐鹽、耐油脂等化學品長期接觸腐蝕。
5.以水為分散介質(zhì)，環(huán)保、無毒、不燃不爆，儲運安全。
6.熱膨脹系數(shù)與砼接近，故不易從這些被粘結(jié)的基材上脫開，耐久性能優(yōu)異。
7.可在干燥、低溫、潮濕和水下等惡劣環(huán)境中固化，潮濕面粘結(jié)性能優(yōu)。
8.成本低，施工簡便，工具可用水清洗。
四、技術(shù)指標
產(chǎn)品組成：ABC（三組份）A料為改性環(huán)氧樹脂乳液、B料為改性環(huán)氧固化劑、C料為強度高耐磨無機粉料
產(chǎn)品外觀：A料為淺色粘稠液體、B料為紅褐色粘稠液體、C料為淡灰色粉料
配 比：A：B：水：C=100：50：10-20：C20-30（重量比）
混合物適用期:（25℃）45min
性能指標：（25℃）自然養(yǎng)護
抗壓強度：（MPas）≥30（3d），≥50（7d），≥70（28d）
抗拉強度:（MPas）≥8（28d）
抗折強度:（MPas）≥12（28d）
粘結(jié)強度:（MPas）≥5（28d）
包裝規(guī)格：（組）25kg
五、適用范圍

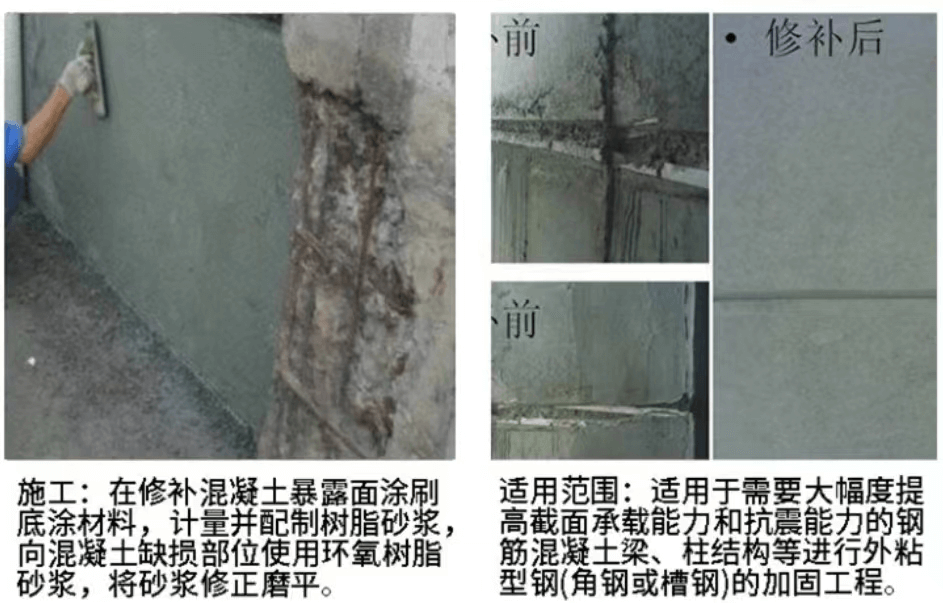

本產(chǎn)品廣泛適用于化工、石油、工廠、碼頭等混凝土或金屬構(gòu)件抗酸堿鹽腐蝕的加固補強及防護修補；適用于腐蝕環(huán)境下的污水池、排水溝、冷卻塔流道及建筑墻體的梁、柱、樁、承臺等的裂痕、混凝土構(gòu)筑物表面的蜂窩、漏洞和露筋等缺陷的防護以及破壞后的修復(fù)；適用于公路、橋梁、機場跑道、車間等工程部位的抗磨損防護修補及花崗巖、磚板鋪砌工程的嵌縫材料。

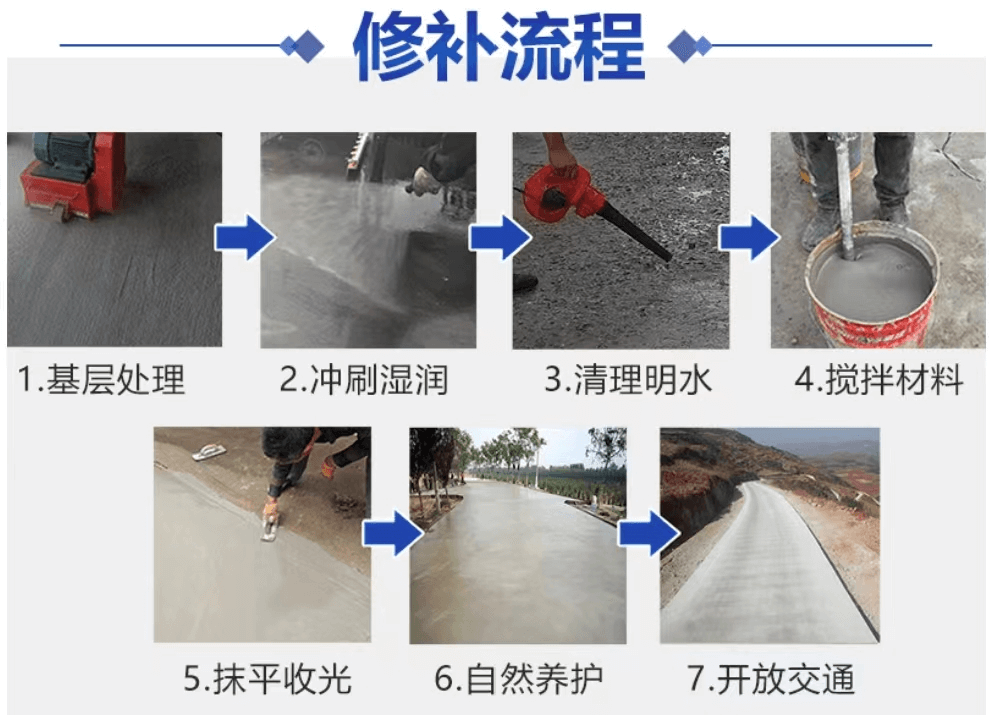

六、施工說明
1.打開包裝桶蓋，檢查內(nèi)裝A料、B料、C料均無破損、漏灑、受潮結(jié)塊現(xiàn)象。

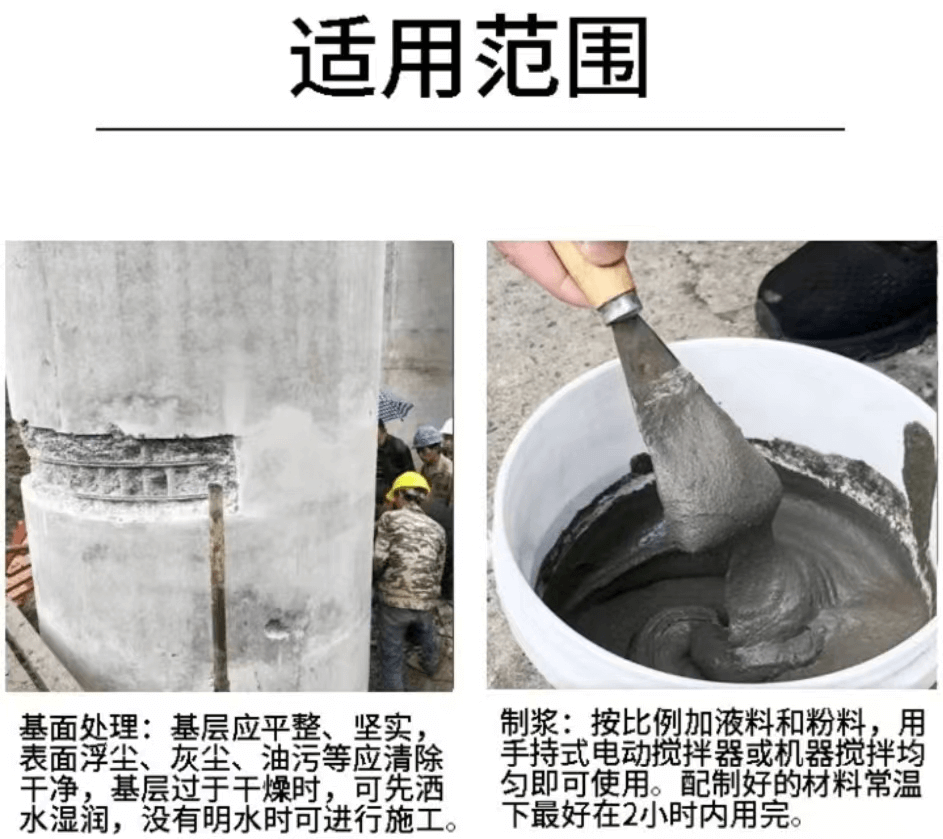

2.攪拌配料時，先將A料和B料按照比例倒入桶中攪拌混合5min，加入適量的水后在攪拌3min，得到水性環(huán)氧基液，然后邊攪拌邊緩慢加入C料，配置成水性環(huán)氧砂漿，一般基液為C組份砂漿的13-18%。
3.預(yù)先將施工舊界面的塵渣、油污、疏松層等一切贓物清除干凈，直至露出新鮮、密實混凝土。
4.施工前基底面應(yīng)飽水24h,施工時表面潮濕，但不能有積水。
5.待環(huán)氧砂漿攤鋪平整后，振搗或用力壓實抹平，30min左右后二次抹面收光（時間視氣溫等經(jīng)驗而定）。
6.如施工面積過大，厚度不應(yīng)小于3mm，在混凝土或磚石結(jié)構(gòu)的立面和鋼結(jié)構(gòu)的表面上做整體面層時，應(yīng)分兩次進行，每次的涂裝間隔不應(yīng)少于24h。當進行一次抹面時，應(yīng)一次抹平，不得反復(fù)抹壓。
7.表面收光后，應(yīng)噴霧養(yǎng)護，約2h后即覆蓋草袋或塑料薄膜（周邊需密封壓緊），并由專人負責保水，使之處于潮濕狀態(tài)7d左右。
七、注意事項
1.在配料和涂裝的過程中，要避免與醇、酸、堿、油等化工溶劑接觸。
2.嚴格控制混合物調(diào)配的量，避免產(chǎn)品混合過多造成凝膠浪費。
3.根據(jù)產(chǎn)品的使用要求決定加水量，加水量越少，產(chǎn)品性能越好；反之則易出現(xiàn)涂層收縮、脫落、開裂等質(zhì)量問題。
4.施工完成，應(yīng)及時將工具用清水沖洗干凈，以備下次使用。
5..在開啟包裝沒有使用完的漆料，必須蓋嚴封閉，以免受潮膠凍。
6.產(chǎn)品應(yīng)貯存在5-35°C陰涼、通風、干燥處；遠離火源，避免陽光暴曬、雨淋。
