一、產(chǎn)品概述
環(huán)氧陶瓷涂料為系列產(chǎn)品,黑色環(huán)氧陶瓷涂料為耐磨型(簡稱黑陶),白色環(huán)氧陶瓷涂料為無溶劑型(簡稱白陶)。本產(chǎn)品的無溶劑型不含任何有機(jī)溶劑,符合環(huán)保和安全要求,固體含量接近100%,適用于機(jī)械噴涂;可厚涂一次成形,涂層密實(shí),無針孔,省料、省時(shí)、省工,降低成本,是涂料工業(yè)發(fā)展的方向。
二、產(chǎn)品組成
環(huán)氧樹脂、石英粉、助劑、流平劑、防沉劑、增韌劑、固化劑、耐蝕性顏料等。
三、產(chǎn)品特性
1、涂層光滑、堅(jiān)韌、耐水、耐磨、耐化學(xué)介質(zhì)侵蝕,防腐性能好,是性價(jià)比較好的內(nèi)防腐襯里材料。
2、優(yōu)良的耐化學(xué)品性和耐鹽霧性能。
3、可加熱或人工常溫涂敷,涂膜常溫固化,施工簡便易行。
4、固體含量高,一次性涂膜厚,具有優(yōu)異的抗沖擊性能。
四、適用范圍
1、由于涂層光滑,磨阻系數(shù)低,適用于鑄鐵管、鋼管、混凝土管內(nèi)壁防腐,可降低管件磨阻,減少投資成本。
2、由于耐磨性好,適用于含固體顆粒的礦漿水、污水、雨水、江河水的管道內(nèi)襯,可延長管道的使用壽命。
3、機(jī)械強(qiáng)度高,粘結(jié)力大,適用于鋼儲罐、混凝土、涼水塔、污水廠、化工廠、碼頭、化工廠設(shè)備等防腐。
五、技術(shù)參數(shù)

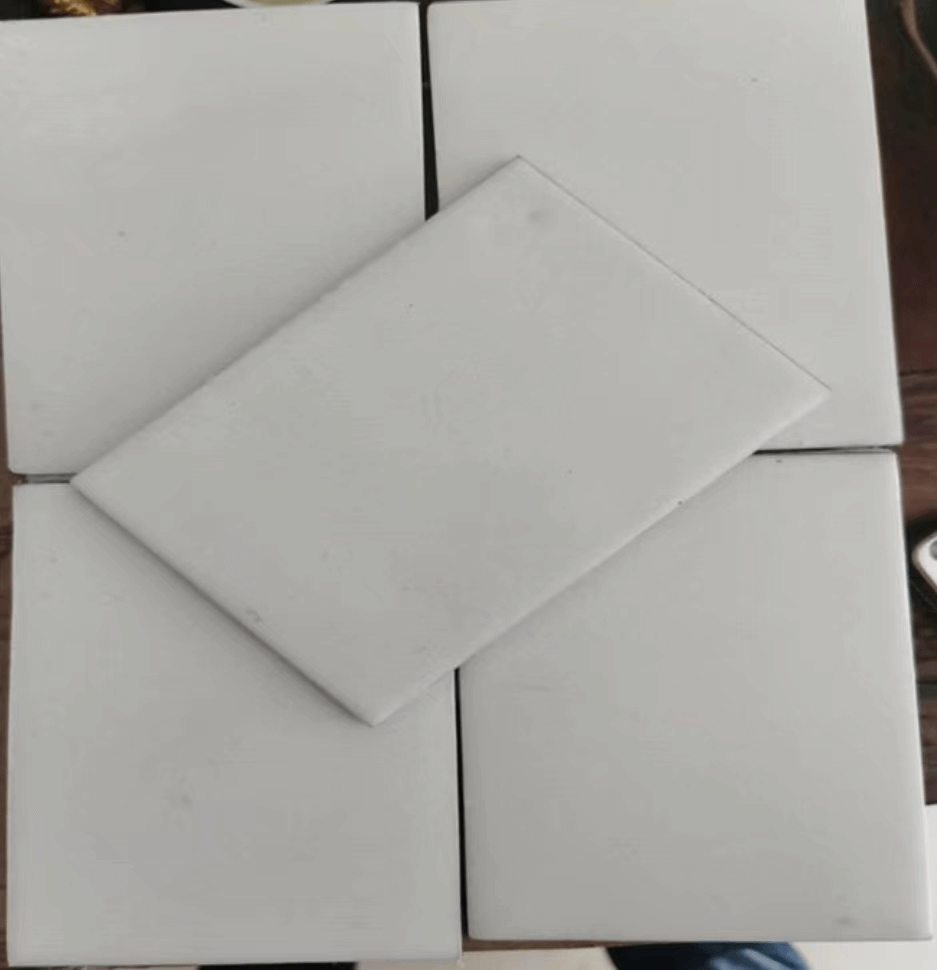

1.外觀顏色:白色或黑色
2.型 號:AB雙組份(A組份為漆料,B組份為固化劑)
3.適用底材:鋼類金屬、混凝土及水泥砂漿表面
4.固含量:(%) ≥98
5.電檢測:(2500V) 無針孔
6.粘結(jié)力:(MPa) ≥5.5
7.沖擊強(qiáng)度:(J) ≥6.2
8.拉伸強(qiáng)度:(MPa) 34
9.彎曲強(qiáng)度:(MPa) 58
10.水蒸氣擴(kuò)速率:(g/hyco㎡) 1.5ⅹ10
11.涂膜厚度:(㎡/遍)干膜:≤100um, 濕膜:≤120um
12.施工用量:(㎡/遍) 0.5kg
13.干燥時(shí)間:(25℃) 表干:≤4h,實(shí)干:≤24h,硬干:7d(漆膜完全固化)
14.包裝規(guī)格:(組) 30kg
六、涂裝參考
1、環(huán)境溫度5—38℃,空氣相對濕度小于75%。
2、底材溫度低于5℃時(shí),可適當(dāng)增加固化劑(但不可超過25%) 。
3、金屬基層:噴砂除銹至Sa2.5級,表面粗糙度30~70μm。
4、若限于施工條件,也可以手工除銹,但必須達(dá)到St3級。
5、混凝土基層:基層表面應(yīng)用鋼絲刷處理,要求達(dá)到無粉塵、無油漬、無鹽堿性、無混凝土松動(dòng)殘?jiān)案{,混凝土基層含水率不超6%。
七、施工工藝
1、無溶劑型施工工藝:
基層處理→環(huán)氧陶瓷涂料底涂→環(huán)氧陶瓷涂料中涂→環(huán)氧陶瓷涂料中涂→缺陷修補(bǔ)→環(huán)氧陶瓷涂料面涂→養(yǎng)護(hù)
2、耐磨損型施工工藝:
基層處理→環(huán)氧陶瓷涂料底涂→FRP加強(qiáng)→環(huán)氧陶瓷涂料中涂→FRP加強(qiáng)→環(huán)氧陶瓷涂料面涂→雜化聚合物涂料→雜化聚合物涂料→養(yǎng)護(hù)
3、以上施工完成后,需進(jìn)行電火花檢測,檢測電壓2000-4000V,無電火花產(chǎn)生,即視為合格,如有電火花產(chǎn)生,應(yīng)及時(shí)修補(bǔ)。
4、以上施工完成檢測合格后,養(yǎng)護(hù)7d交付使用。
八、注意事項(xiàng)
1、本產(chǎn)品應(yīng)存放在陰涼通風(fēng)干燥處,嚴(yán)禁雨淋、暴曬、遠(yuǎn)離火源。
2、溫度應(yīng)在25℃以下,儲存期為3個(gè)月。
3、任何儲存或運(yùn)輸不當(dāng)都會引起儲存期縮短。
4、超過儲存期的產(chǎn)品如不凝聚, 經(jīng)技術(shù)指標(biāo)檢驗(yàn)合格后可繼續(xù)使用。
